dalam mempermudah menggambar surface modeling yaitu dapat digunakan sketch gambar terlebih dahulu sebagai acuan garis sketch... langkah memasukkan sketch gambar adalah tools - sketch tool - picture sketch.

solidwork 2011

photo view ???

Bagi kmu yang suka dengan vusualisasi SolidWorks, kini PhotoView360 merupakan standar solusi photorealistic rendering dari SolidWorks, PhotoWorks di SolidWorks 2011 sudah tidak ada lagi.

Solid Part

contoh untuk solid part extrude base



contoh untuk solid part extrude cut







contoh solid part revolve base dan revolve cut
dengan command manager - revolved boss/base
command manager - features - revolve cut
insert - boss - revolve
insert - cut - revolve



contoh solid part loft base

dalam membuat solid part diatas kita harus membuat skecth terlebih dahulu dengan menentukan plan yang akan digunakan.. setelah skecth telah dibentuk, kemudian keluarkan sketch dan pilih menu feature sesuaikan solid part yang ingin anda bentuk.

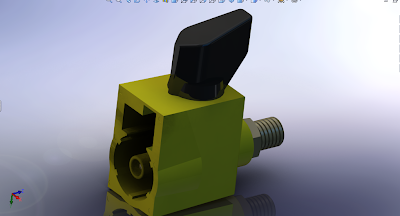

ini adalah contoh disaign gambar 3D dari valve petromak dengan gas elpiji,,

METAL

(1) Base-Flange Berfungsi membuat pelat. Tool pertama untuk membuka tool sheet
metal lainnya
(2) Edge Flange Berfungsi membuat tekukan pelat dengan acuan garis tepi base-nya
(base flange).
(3) Milter Flange Berfungsi untuk membuat pelat dengan acuan alur. Panjang atau
tingginya selalu tegak lurus terhadap garis tepi acuan yang dipilih. Pada
tool ini hanya sketch line dan arc saja yang bisa digunakan sebagai alur.
(4) Hem Berfungsi Untuk membuat lengkungan 180 °.
(5) Sketched bend Berfungsi untuk membuat tekukan dari pelat yang ditentukan (plat
plane) dengan acuan sketch line yang dibuat.
(6) Closed corner Berfungsi untuk menutup celah antar dua plat, misal celah yang
membentuk sudut.
(7) Jog Berfungsi untuk membuat dua tekukan (membentuk letter S).
(8) Break corner Berfungsi untuk fillet atau chamfer pada ujung pelat yang lancip.
(9) Unfold Berfungsi untuk meluruskan plat yang telah bengkok sebelumnya
dengan acuan permukaan tekuknya.
(10) Fold Berfungsi untuk menekuk pelat yang lurus dengan acuan permukaan
tekuknya
(11)Flaten Berfungsi untuk membuat pola (bentangan pelat yang sudah didesain
menjadi pelat lurus dengan disertai garis tekuknya).
